逆变电源

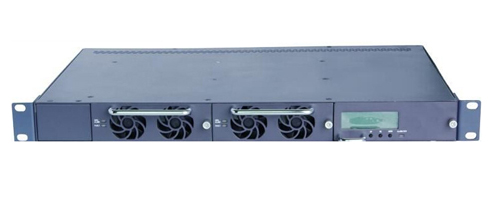

 1U -48V嵌入式通信电源系统(30-60A)

48V 通信电源

CT4860ER-1U嵌入式通信电源系统(30A--60A)

产品规格:

·应用环境:移动通信/小型程控交换机/卫星地面通信
·输入输出:AC/DC
·外形结构:19英寸标准机架式(1U高)
·功率:60A(3210W)
·频率:高频
·产品类型:嵌入式、通信专用(DC48V、DC﹣48V)



性能特点:

·有负载采用有源功率因素补偿技术,功率因素值达0.99。
·交流输入电压正常工作范围宽至90V-290V。
·整流模块采用全桥软开关技术,效率最高可达92%以上。
·完善的电池管理,有负载下电和电池低电压保护(LVLD+LVBD)及二次下电功能,能实现温度补偿,自动均浮充控制、自动调压、电池容量计算、在线电池检测等功能。
·整流模块采用无损伤热插拔技术,即插即用,更换时间小于1min。
·网络化设计,提供多种通信接口(如RS485、干接点),组网灵活,可实现本地和远程监控,无人值守。
·完善的交、直流侧防雷设计,适用多雷暴地区。
·完备的故障保护、故障报警功能。
·全正面的操作和维护,可以靠墙安装,有效节约空间。
·超低辐射,采用先进的电磁兼容设计,整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》(中华人民共和国通信行业标准YD/T983)

适用范围:

·小型程控交换机
·接入网
·传输设备
·移动通信
·卫星通信地面站
·微波通信供电

技术参数:

型号

CT4860ER-1U

额定容量

60A/2880W

输入

额定输入电压

220V AC

交流输入范围

90V-280V

最大输入电流

17.8A

交流输入频率

45-66 Hz

功率因素

≥0.99

效率

92%

输出

额定输出电压

48V DC

输出电压范围

42-58V DC

额定输出电流

60A

最大输出功率

3600W

负载分路

1路负载输出

电池分路

1路电池输出

电池LVD

50A×1

接线方式

后接线

整流模块

CT4830×2PCS

监控模块

CTSCS1305×1PCS

具备功能

具有RS485通信接口

自主均流功能

通过均流总线可以实现并联

遥控开/关机

热插拔

休眠节能功能

环境

工作温度

﹣40℃ - ﹢70℃

湿度

≤95% 无冷凝

保护特性

输入过欠压保护

输出过压保护

输出过流保护

过温报警和保护

软启动功能

安规特性

输入-输出 3000VAC/10mA/1min 无飞弧,无击穿

输入-输出 2500VAC/10mA/1min 无飞弧,无击穿

输出-机壳 500VAC/10mA/1min  无飞弧,无击穿

重量(净重)Kg

≤8KG (含整流模块)  /  ≤9KG (含包装)

尺寸

482mm(宽)×44mm(高)×300mm(深)

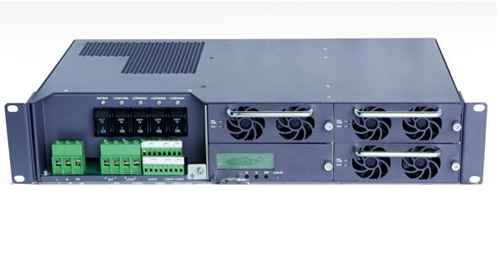

 2U -48V嵌入式通信电源系统(30-90A)
48V 通信电源
CT4890ER-2U嵌入式通信电源系统 (30A--90A)



性能特点:

·有负载采用有源功率因素补偿技术,功率因素值达0.99。
·交流输入电压正常工作范围宽至90V-290V。
·整流模块采用全桥软开关技术,效率最高可达92%以上。
·完善的电池管理,有负载下电和电池低电压保护(LVLD+LVBD)及二次下电功能,能实现温度补偿,自动均浮充控制、自动调压、电池容量计算、在线电池检测等功能。
·整流模块采用无损伤热插拔技术,即插即用,更换时间小于1min。
·网络化设计,提供多种通信接口(如RS485、干接点),组网灵活,可实现本地和远程监控,无人值守。
·完善的交、直流侧防雷设计,适用多雷暴地区。
·完备的故障保护、故障报警功能。
·全正面的操作和维护,可以靠墙安装,有效节约空间。
·超低辐射,采用先进的电磁兼容设计,整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》(中华人民共和国通信行业标准YD/T983)

适用范围:

·小型程控交换机
·接入网
·传输设备
·移动通信
·卫星通信地面站
·微波通信供电

技术参数:

型号

CT4890ER-2U

额定容量

90A/4320W

输入

额定输入电压

220V AC

交流输入范围

90V-280V

最大输入电流

26.7A

交流输入频率

45-66 Hz

功率因素

≥0.99

效率

92%

输出

额定输出电压

48V DC

输出电压范围

42-58V DC

额定输出电流

90A

最大输出功率

5400W

负载分路

4路负载输出(输出容量根据负载情况设定)

电池分路

1路电池输出(根据电池容量设定)

电池LVD

100A×1 (根据实际情况设定)

负载LVD

100A×1 (可选)

接线方式

前接线

整流模块

CT4830×3PCS

监控模块

CTSCS1305×1PCS

具备功能

具有RS485通信接口

自主均流功能

通过均流总线可以实现并联

遥控开/关机

热插拔

休眠节能功能

环境

工作温度

﹣40℃ - ﹢70℃

湿度

≤95% 无冷凝

保护特性

输入过欠压保护

输出过压保护

输出过流保护

过温报警和保护

软启动功能

安规特性

输入-输出 3000VAC/10mA/1min 无飞弧,无击穿

输入-输出 2500VAC/10mA/1min 无飞弧,无击穿

输出-机壳 500VAC/10mA/1min  无飞弧,无击穿

重量(净重)Kg

≤10KG (含整流模块) / ≤11KG (含包装)

尺寸

482mm(宽)×88mm(高)×300mm(深)

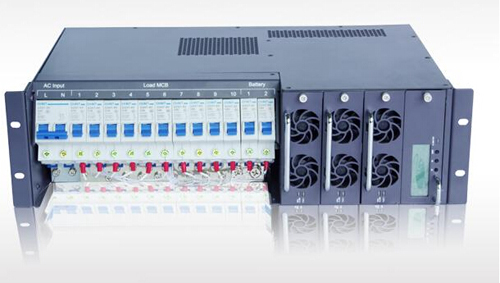

 3U -48V嵌入式通信电源系统(90-210A)
通信电源
CT48210-3U系列嵌入式通信电源系统(90A ~ 210A)

产品规格:

·应用环境:移动通信/小型程控交换机/卫星地面通信
·输入输出:AC/DC
·外形结构:19英寸标准机架式(3U高)
·功率:90A-210A(4815W-11235W)
·频率:高频
·产品类型:嵌入式、通信专用(DC48V、DC﹣48V)

性能特点:

·有负载采用有源功率因素补偿技术,功率因素值达0.99。
·交流输入电压正常工作范围宽至90V-290V。
·整流模块采用全桥软开关技术,效率最高可达92%以上。
·完善的电池管理,有负载下电和电池低电压保护(LVLD+LVBD)及二次下电功能,能实现温度补偿,自动均浮充控制、自动调压、电池容量计算、在线电池检测等功能。
·整流模块采用无损伤热插拔技术,即插即用,更换时间小于1min。
·网络化设计,提供多种通信接口(如RS485、干接点),组网灵活,可实现本地和远程监控,无人值守。
·完善的交、直流侧防雷设计,适用多雷暴地区。
·完备的故障保护、故障报警功能。
·全正面的操作和维护,可以靠墙安装,有效节约空间。
·超低辐射,采用先进的电磁兼容设计,整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》(中华人民共和国通信行业标准YD/T983)

技术参数:

型号

 CPL4890ER-3U

CPL48120ER-3U

CPL48150ER-3U

CPL48180ER-3U

CPL48210ER-3U

额定容量

90A/4815W

120A/6420W

150A/8025W

180A/9630W

210A/11235W

输入

额定输入电压

220V AC

交流输入范围

90V-280V

最大输入电流

26.7A

35.6A

44.5A

53.4A

62.3A

交流输入频率

45-66 Hz

功率因素

≥0.99

效率

92%

输出

额定输出电压

48V DC

输出电压范围

42-58V DC

额定输出电流

90A

120A

150A

180A

210A

最大输出功率

5400W

7200W

9000W

10800W

12600W

负载分路

10路负载输出

电池分路

2路电池输出

电池LVD

50A×2

接线方式

前接线

整流模块

30A×3PCS

30A×4PCS

30A×5PCS

30A×6PCS

30A×7PCS

监控模块

CTSCS1305×1PCS

具备功能

具有RS485通信接口

自主均流功能

通过均流总线可以实现并联

遥控开/关机

热插拔

休眠节能功能

环境

工作温度

﹣40℃ - ﹢70℃

湿度

≤95% 无冷凝

保护特性

输入过欠压保护

输出过压保护

输出过流保护

过温报警和保护

软启动功能

安规特性

输入-输出 3000VAC/10mA/1min 无飞弧,无击穿

输入-输出 2500VAC/10mA/1min 无飞弧,无击穿

输出-机壳 500VAC/10mA/1min  无飞弧,无击穿

重量(净重)Kg

12.5KG(含模块)

14KG(含模块)

15.5KG(含模块)

17KG(含模块)

18.5KG(含模块)

重量(毛重)Kg

13KG(含包装)

15KG(含包装)

16KG(含包装)

18KG(含包装)

20KG(含包装)

机器尺寸

482mm(宽)×132mm(高)×300mm(深)

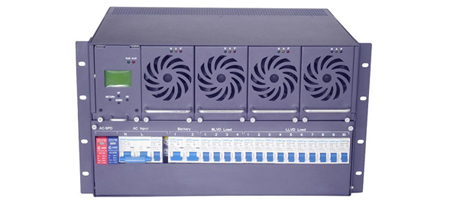

 6U -48V嵌入式通信电源系统(200A)
通信电源
产品名称:CT48210-6U 200A 嵌入式通信电源系统

产品规格:

·应用环境:移动通信/小型程控交换机/卫星地面通信
·输入输出:AC/DC
·外形结构:19英寸标准机架式(6U高)
·功率:200A(10700W)
·频率:高频
·产品类型:嵌入式、通信专用(DC48V、DC﹣48V)

产品特点:

·有负载采用有源功率因素补偿技术,功率因素值达0.99。
·交流输入电压正常工作范围宽至90V-290V。
·整流模块采用全桥软开关技术,效率最高可达92%以上。
·完善的电池管理,有负载下电和电池低电压保护(·V·D+·VBD)及二次下电功能,能实现温度补偿,自动均浮充控制、自动调压、电池容量计算、在线电池检测等功能。
·整流模块采用无损伤热插拔技术,即插即用,更换时间小于1min。
·网络化设计,提供多种通信接口(如RS485、干接点),组网灵活,可实现本地和远程监控,无人值守。
·完善的交、直流侧防雷设计,适用多雷暴地区。
·完备的故障保护、故障报警功能。
·全正面的操作和维护,可以靠墙安装,有效节约空间。
·超低辐射,采用先进的电磁兼容设计,整流模块能够满足《通信电源设备电磁兼容性限值及测量方法》(中华人民共和国通信行业标准YD/T983)

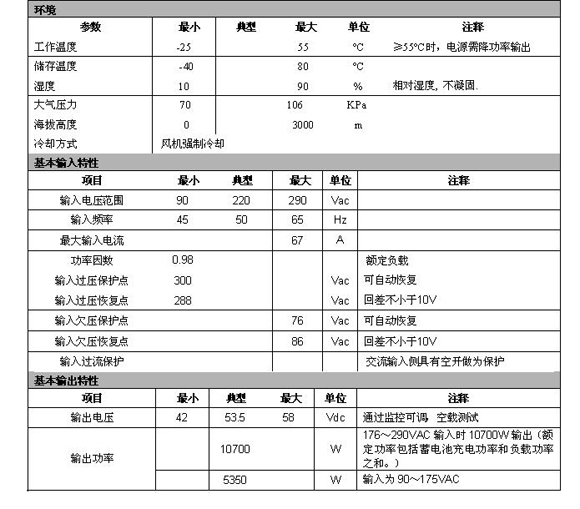

产品参数:

通信电源参数
