方案概述
中型数据中心的基础设施系统主要分电源、环境控制和机房监控管理系统。由于中型数据中心承载企业、机构的核心业务，重要性较高。因而中型数据中心一般根据TIA942标准的Tier4和Tier3标准建设，可靠性要求99.999％以上，以保证大部分异常故障和正常维护情况下，数据中心正常工作，核心业务不受影响。
1、电源系统，通常选用多路市电源互为备份，并且机房设有专用柴油发电机系统作为备用电源系统，市电电源间、市电电源和柴油发电机间通过ATS（自动切换开关）进行切换，为数据中心内UPS（不间断供电电源）、机房空调、照明等设备供电。
由于中型数据中心业务重要性，通常采用双母线或冗余并机的供电方案供电，满足中型数据中心服务器等IT设备高可靠性用电要求。双母线供电系统，有两套独立UPS供电系统（包含UPS配电系统），在任一套供电母线（供电系统）需要维护或故障等无法正常供电的情况下，另一套供电母线仍能承担所有负载，保证机房业务供电，确保数据中心业务不受影响。冗余并机供电系统，采用UPS冗余并机的方式，提高供电系统的可靠性，保证数据中心供电。
在UPS输出到服务器等IT设备输入间，选用SPM（服务器电源管理器）进行电源分配和供电管理，实现对每台机柜用电监控管理，提高供电系统的可靠性和易管理性。对于双路电源的服务器等IT设备，可以通过SPM直接从双母线供电系统的两套母线引人电源，即可保证其用电高可靠性。对于单路电源的服务器等IT设备，通常选用STS（静态切换开关）为其选择切换一套供电母线供电。在供电母线无法正常供电时，STS将自动快速切换到另一套供电正常的母线供电，确保服务器等IT设备的可靠用电。

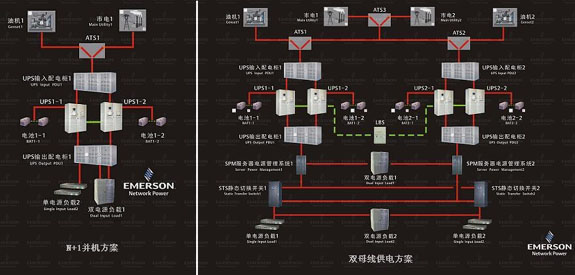

图示冗余并机供电系统可确保供电可靠性高达99.999％以上 图示双母线供电系统可确保供电可靠性高达99.99999％以上

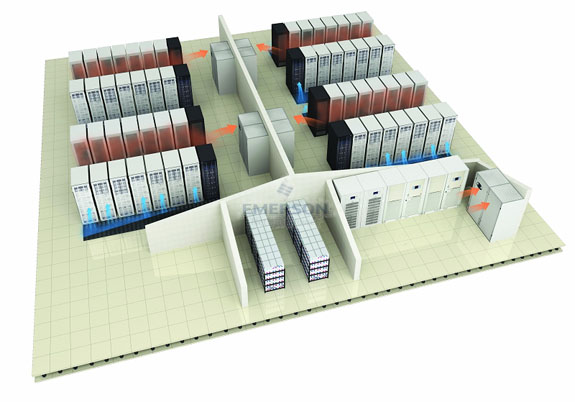

2、环境控制系统，通常选用机房精密空调对数据中心的环境调节，确保服务器等IT设备的运行环境。对于发热量大的服务器等IT设备，通常选用高通孔率（一般大于70％）网孔门的机柜，提高机柜进出风量；将机柜面对面、背对背布置，在机房内形成冷热隔离的风道，提高制冷效率；空调采用下送风方式，确保机房送风均匀，提高制冷效率。
在某些功率密度特别高场合（发热量超过5kw/机柜），往往容易产生局部热点，形成故障隐患。为消除局部热点，需要采用相应的高热密度解决方案，如开放式方案即为在局部热点发生处加装制冷终端XD，加强局部制冷能力，以消除局部热点；封闭式方案即为高功率密度设备放置在封闭机柜内，通过机柜内制冷循环，高效率制冷散热。
3、机房监控管理系统，中型数据中心需要对电源、空调等设备运行状态进行管理，同时还需要对机房内环境，如温湿度、漏水、烟感等参量进行监控，确保数据中心工作在一个正常的范围之内。并对数据中心设备运行参数和环境量实时监控和管理，同时远程监控和管理，实现机房无人值守。 |
