逆变电源
 逆变电源

逆变电源的原理

利用晶闸管电路把直流电转变成交流电,这种对应于整流的逆向过程,定义为逆变。

交流电转换为直流电的方法就是整流;而直流电转换为交流电的方法是逆变。

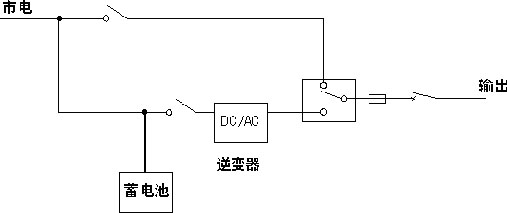

逆变电源原理图

简单地说,逆变器就是一种将低压(12或24伏或48伏)直流电转变为220伏交流电的电子设备。因为我们通常是将220伏交流电整流变成直流电来使用,而逆变器的作用与此相反,因此而得名。我们处在一个“移动”的时代,移动办公,移动通讯,移动休闲和娱乐。在移动的状态中,人们不但需要由电池或电瓶供给的低压直流电,同时更需要我们在日常环境中不可或缺的220伏交流电,逆变器就可以满足我们的这种需求。

常用逆变电源分类

1. 电力专用逆变电源,DC110V/AC220V,DC220V/AC220V,功率:0.5kva-10kva;
2. 通信电源专用逆变电源,DC48V/AC220V,功率:0.5kva-6kva;
3. 其它小功率逆变电源,DC12V/AC220V,DC24V/AC220V,功率:0.5kva-3kva;

高频正弦波逆变电源的特点:

  • 采用CPU控制,线路简捷、可靠;
  • 采用SPWM脉宽调制技术,输出为稳频稳压、滤除杂讯、失真度低的纯净正弦波;
  • 内置旁路开关,市电和逆变快速切换;
  • 分市电主供型和电池主供型:
  • 市电主供型:有市电时,处于市电输出,当市电输入故障时自动切换到逆变输出;
  • 电池主供型:有市电时,处于逆变输出,当直流输入故障时自动切换到市电输出;
  • 允许在开机状态下切断直流,自动切换到市电旁路,不影响负载的供电,方便对蓄电池进行维护和更换;
  • 电池电压过高或过低,逆变电源关断输出,如果电池电压恢复正常,电源自动恢复输出;
  • 负载过载,逆变电源关断输出,消除过载之后50秒,电源自动恢复输出,此项功能尤其适用于无人值守的通讯基站;
  • 支持通讯功能,提供RS232接口(PIN2、3、5),利用监控软件实时了解电源工作情况;
  • 提供两组无源干结点,分别用于直流输入故障(DB9 PIN6、7)和交流输入故障告警(DB9 PIN8、9)
  • 支持无直流开机功能,可以在只有市电的状态下运行。此项功能允许逆变电源先期投入使用,然后再安装电池
适用范围:
◆ 车船载设备系列:军用车辆、警车、医疗救护车、轮船、交通红绿灯等;
◆ 工业设备系列:太阳能、风力发电、气体放电灯等;
◆ 办公场所:电脑、打印机、复印机、扫描仪、数码摄象机等;
◆ 厨房器具系列:微波炉、电池炉、电冰箱等;
◆ 家庭用电设备:电风扇、吸尘器、空调、照明灯具等;

 高频正弦波电力专用逆变电源
电力专用逆变电源

电力逆变电源产品特点:
◆ 使用先进的单片机智能控制技术,具有高可靠性、低故障率的特点;
◆ 纯正弦波输出,带负载能力强,应用范围广;
◆ 具有完善的保护功能(过负载保护、内部过温保护、输出短路保护、输入欠压保护、输入过压保护等),大大提高产品的可靠性;
◆ 散热风机智能控制,采用CPU控制散热风机的工作状态,大大延长风机的使用寿命,并且节约电能、提高工作效率;
◆ 工作噪音小,效率高

电力逆变电源技术参数:

规格/功率

500VA

1000VA

2000VA

3000VA

4000VA

5000VA

6000VA

直流输入

额定输入电压(Vdc)

DC110V/DC220V

DC110V额定输入电流(A)

4.3

8.3

16.6

24.9

33.4

36.6

44.0

DC220V额定输入电流(A)

2.3

4.2

8.3

12.4

16.7

18.3

22.0

输入直流电压允许范围

DC90V—136V/DC180V—272V

反灌杂音电流

≤10%

交流旁路
输入

允许旁路电压(Vac)

220±25%

额定输入电流(A)

1.8

3.6

7.2

10.9

14.5

15.9

19.1

旁路转换时间(ms)

≤5ms

交流输出

额定容量(VA)

500VA

1000VA

2000VA

3000VA

4000VA

5000VA

6000VA

额定输出功率(W)

400W

800W

1600W

2400W

3200W

3500W

4200W

额定输出电压及频率

220Vac,50Hz

额定输出电流(A)

1.8

3.6

7.2

10.9

14.5

15.9

19.1

输出电压精度(V)

220±1.5%

输出频率精度(Hz)

50±0.1Hz

波形失真率(THD)

≤3%(线性负载)

动态响应时间

5%(负载0←→100%)

功率因数(PF)

0.8

0.7

过载能力

110%,30秒

逆变效率

≥85%(80%阻性负载)

旁路转换时间(ms)

≤5ms

工作环境

绝缘强度(输入和输出)

1500Vac,1分钟

噪音(1米)

≤40dB

使用环境温度

-25℃~+50℃

湿度

0~90%,不结露

使用海拔(m)

≤1000

保护功能



输入欠压、输入过压保护;输出过载、输出短路保护



 通信用逆变电源


规格/功率

500VA

1000VA

2000VA

3000VA

4000VA

5000VA

6000VA

直流输入

额定输入电压(Vdc)

DC48V

额定输入电流(A)

9.8

19

38

57

66.8

73.2

88

输入直流电压
允许范围

工作电压40V—60.5V,开机电压41V—58.5V

反灌杂音电流

≤10%

交流旁路输入

允许旁路电压(Vac)

220±25%

额定输入电流(A)

1.8

3.6

7.2

10.9

14.5

15.9

19.1

旁路转换时间(ms)

≤5ms

交流输出

额定容量(VA)

500VA

1000VA

2000VA

3000VA

4000VA

5000VA

6000VA

额定输出功率(W)

400W

800W

1600W

2400W

3200W

3500W

4200W

额定输出
电压及频率

220Vac,50Hz

额定输出电流(A)

1.8

3.6

7.2

10.9

14.5

15.9

19.1

输出电压精度(V)

220±1.5%

输出频率精度(Hz)

50±0.1Hz

波形失真率(THD)

≤3%(线性负载)

动态响应时间

5%(负载0←→100%)

功率因数(PF)

0.8

0.7

过载能力

110%,30秒

逆变效率

≥85%(80%阻性负载)

旁路转换时间(ms)

≤5ms

工作环境

绝缘强度

1500Vac,1分钟

噪音(1米)

≤40dB

使用环境温度

-25℃~+50℃

湿度

0~90%,不结露

使用海拔(m)

≤1000

保护功能



输入欠压、输入过压保护;输出过载、输出短路保护
