| 全系列交直流稳压电源——DBW、SBW系列大功率补偿式全自动电力稳压器
|
|
|
产品概述

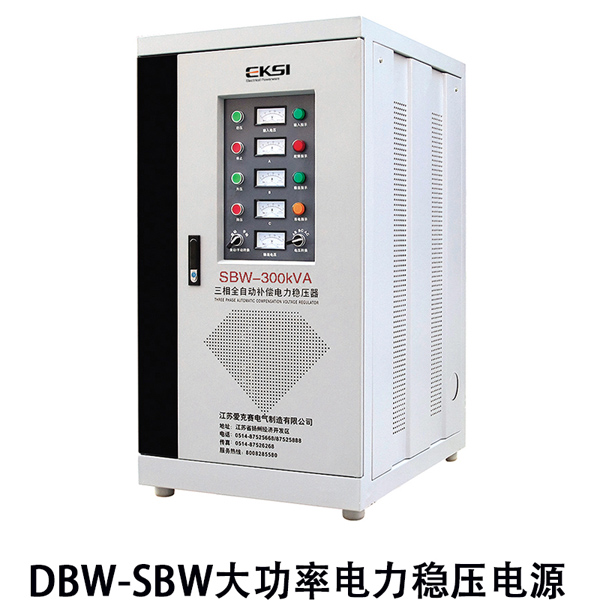

DBW/SBW系列自动补偿式单相/三相大功率补偿式电力稳压器(以下简称稳压器)，是我公司在参照国际同类产品，结合我国国情的基础上研制并生产的新一代节能型稳压器。由于其独具匠心的设计，使该稳压器具有容量大、效率高、稳压范围宽、精度高、保护功能强、无波形畸变及体积小、重量轻、运行可靠、使用维护简单等特点。这些都是其他类型的稳压器所无法比拟的。与国内同类产品相比较，本公司生产的稳压器还增加了故障保护功能。机械故障保护当电机因故障而不能转动或连续运行时间超过4±1秒时，自动切断电源(以免出现烧坏机器的现象)。对于中小容量的产品本厂均配有自动启动送电功能（即如电网停电后，再恢复供电时，）
适用范围
该系列稳压器已广泛运用于工矿企业、邮电、铁路、建筑工地、学校、医院、宾馆、国防、科研等部门的电子计算机、精密机床、计算机体层扫描摄影(CT)、精密仪器、实验装置、电梯、进口设备及生产流水线的交流稳压电源。同时也适用于电源电压低、波动幅度大的低压配电终端用户及负载变动较大的用电设备，如升降机、起重机、搅拌机等一切需要电压稳定的场所。 |
| |
| DBW、SBW系列大功率补偿式全自动电力稳压器分类 |
|
DBW/SBW 单相/三相
通用型大功率补偿式电力交流稳压器
(单相:10KVA-200KVA 三相:10KVA-5000KVA) |
SBW-F 三相分调式全自动补偿式电力交流稳压器
(三相:10KVA-450KVA) |
SBW-DT 电梯专用全自动补偿式电力交流稳压器
(三相:30KVA-50KVA) |
SBW-CT CT专用全自动补偿式电力交流稳压器
(三相:30KVA-50KVA) |
|
| DBW、SBW系列大功率补偿式全自动电力稳压器参数及规格 |
|
| 大功率补偿式电力稳压器 技术参数 |
输入电压 |
单相220V±20%或220V±30%(订货时需说明)
三相四线制相电压220±20%线电压380V±20%
或相电压220V±30%线电压380V±30%订货时需说明 |
环境温度 |
-10℃— +40℃ |
绝缘电阻 |
≥2MΩ |
电气强度 |
工频正弦电压2000V历时1分钟无击穿及闪络现象 |
输出电压 |
单相220V 三相相电压220V 线电压380V |
过载能力 |
二倍的额定电流，维持1分钟 |
输出精度 |
2-5％(可调) 频率:50Hz/60Hz |
波形失真 |
无附加波形失真 |
效 率 |
≥95%(功率等级50KVA以上) |
保护功能 |
具有过压，过流，缺相，相序保护（单相无缺相及相序保护）及机械故障保护 |
|
|
响应速度 |
≤1.5S(当外界电压变化10%) |
|
| |
| 单相 大功率补偿式电力稳压器 规格、尺寸、重量 |
规格型号 |
输出电流
(A) |
产品尺寸
(cm) |
重量
(kg) |
包装尺寸
(cm) |
DBW-10K |
45 |
50×65×135 |
270 |
60×80×160 |
DBW-15K |
68 |
50×65×135 |
275 |
60×80×160 |
DBW-20K |
91 |
50×65×135 |
283 |
60×80×160 |
DBW-25K |
114 |
50×70×140 |
300 |
60×85×165 |
DBW-30K |
136 |
50×70×140 |
310 |
60×85×165 |
DBW-40K |
182 |
50×70×140 |
330 |
60×85×165 |
DBW-50K |
227 |
62×80×140 |
360 |
70×85×165 |
DBW-60K |
273 |
62×80×140 |
365 |
70×85×165 |
DBW-70K |
318 |
62×85×160 |
420 |
76×100×180 |
DBW-80K |
364 |
68×92×162 |
480 |
85×115×190 |
DBW-100K |
455 |
68×92×162 |
490 |
85×115×190 |
DBW-120K |
545 |
68×92×162 |
496 |
85×115×190 |
DBW-150K |
682 |
68×92×162 |
530 |
85×115×190 |
DBW-180K |
818 |
68×92×162 |
540 |
85×115×190 |
DBW-200K |
909 |
100×80×185 |
550 |
85×115×190 |
|
| |
| 三相 大功率补偿式电力稳压器 规格、尺寸、重量 |
规格型号 |
输出电流
(A) |
产品尺寸
(cm) |
重量
(kg) |
包装尺寸
(cm) |
SBW-10K |
15 |
57×70×125 |
170 |
69×85×151 |
SBW-15K |
23 |
57×70×125 |
185 |
69×85×151 |
SBW-20K |
30 |
57×70×125 |
289 |
69×85×151 |
SBW-30K |
45 |
57×70×125 |
300 |
69×85×151 |
SBW-50K |
76 |
57×70×125 |
315 |
69×85×151 |
SBW-60K |
91 |
57×70×125 |
320 |
69×85×151 |
SBW-80K |
121 |
62×80×144 |
460 |
75×95×161 |
SBW-100K |
152 |
62×80×144 |
480 |
75×95×161 |
SBW-120K |
182 |
62×80×144 |
482 |
75×95×161 |
SBW-150K |
227 |
68×92×162 |
650 |
83×107×183 |
SBW-180K |
273 |
68×92×162 |
673 |
83×107×183 |
SBW-200K |
303 |
68×92×162 |
680 |
83×107×183 |
SBW-225K |
341 |
80×100×175 |
810 |
95×115×210 |
SBW-250K |
379 |
80×100×175 |
830 |
95×115×210 |
|
