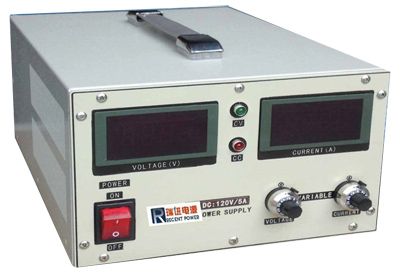

 全系列交直流稳压电源——RJK系列可调直流稳压电源

可调直流稳压电源

可调直流电源

产品介绍:

RJK系列数字直流稳压电源内部采用IGBT模块调整模式,具体高效能、高精度、高稳定性等特性,主要应用于科研单位、实验室和电子产线等需要高效电源测试时使用。属高频开关直流稳压电源,可调直流稳压电源,大功率直流稳压电源,直流可调稳压电源,直流电源供应器,大功率直流电源,数显直流电源,可调直流电源。

目前国内已有众多直流电机、直流控制器、电容器、继电器、电阻器等生产企业使用RJK系列直流稳压稳流电源用于产品测试和老化,另外众多科研单位、军工电子研究所、航空电器、有色金属等单位,使用此电源进行高精度电源供应下的科研工作,广受赞誉。

1、输出显示:输出电压电流LED显示
2、采用19英寸标准化尺寸,可组合放置于各种工作台面及机架;
3、体积小、重量轻、节能高效
4、恒压恒流:输出恒压恒流自动切换,电压电流值连续线性调节;
5、保护功能:过压保护、过流保护、过温保护、欠压保护、过载保护;
6、短路特性:本机工作状态下长时间短路;
7、外接补偿:本机可选外接补偿,可降低因输出回路较长等造成的压降;
8、过压保护值:输出过压佑护值可调,保护后切断输出并锁定,重新开机恢复;
9、通信功能:可选数据接口,与其他设备数据连接控制,或与PLC连接。
10、外控功能:可选0-5V或4-20mA信号控制电源的输出电压和电流;(选配)
11、定时功能:可选定时开关机功能;(选配)

产品区别:
1、改进型电子电路,优化安全性能,保护更齐全;
2、管道式散热通道,有效降低温长,性能更稳定;
3、优化整流滤波技术,有效降低纹波系数,减少高频冲击;
4、优化信号传输技术,有效提高电源精度。
5、提供优化于线性电源和硅整流电源的高效率,产品更加节能高效

使用场合:
1、电机类:电动车电机、电动车控制器、直流马达测试老化等
2、电具类:LED测试及老化、节能灯泡测试及老化、灯具测试、钨丝气化等
3、汽车类:汽车电子、大功率直流电机、汽车电机控制器、车用灯光、点烟器、汽车影音测试及老化等
4、电子器件类:电容器、电阻、继电器、晶体管、传感器等
5、显示器类:显示屏、液器屏、触摸屏、车载DVD、手机显示器等
6、电化学类:电解、电镀、阳极氧化、有色金属研究等
7、其他需要直流电源供应的产品测试及研发,如磁控管等。
8、备选功能:(选配)
1、外控功能:可选0-5V或4-20mA信号控制电源的输出电压和电流;
2、定时功能:可选定时开关机功能;
3、通信功能:可选数据接口,与计算机连接控制,或与PLC连接。


 RJK系列可调直流稳压电源参数及规格

交流输入

三相380V±10%或单相220V±10%

直流输出

电压0-额定值 V可调       电流0-额定值 A可调

稳压精度

源效应:≤0.3%有效值
(输入电源电压变化±10%时引起的输出电压的变化率)

时漂:≤0.5%有效值
(电源连续工作时间大于8个小时引起的输出电压的变化率)

温漂:≤0.1%有效值/℃
(环境温度范围内由环境温度变化引起的输出电压的变化率)

负载效应:≤0.5%有效值
(电源输出电流从零至额定值变化时引起的输出电压变化率)

稳流精度

源效应:≤0.3%有效值
(输入电源电压变化±10%时引起的输出电流的变化率)

时漂:≤1%有效值
(电源连续工作时间大于8个小时引起的输出电流的变化率)

温漂:≤0.3%有效值/℃
(环境温度范围内由环境温度变化引起的输出电流的变化率)

负载效应:≤0.5%有效值
(电源输出电流从零至额定值变化时引起的输出电流变化率)

输出纹波

稳压状态:≤0.3%+10mV(rms)(有效值)

稳流状态:≤0.5%+10mA(rms)(有效值)

输出显示

LED显示:精度 :±1% +1个字

显示格式  00.00V-19.99V;000.0V-199.9V;0000V-1999V;

电压电流设定

电位器(十圈)

过压保护

内置O.V.P保护,保护值为额定值+5%,保护后关闭输出,重新开机解锁

过流保护

过载、短路、定电流输出

温度保护

内置O.T.P保护,保护值为85℃±5%(散热器温度),保护后关闭输出

输出极性

输出正(+)、负(-)可以任意接地

散热方式

强制风冷

操作环境

室内使用设计,温度: 0℃~40℃;湿度:10%~85% RH

储存环境

温度:-20℃~70℃;湿度:10%~90% RH

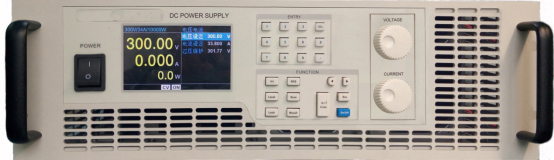

 RJB系列可编程直流电源

测量
RTG系列内置16bits高精度A/D转换器,可达电压0.1%+0.1%F.S.、电流0.1%+0.2%F.S.的测量精度。电压、电流、功率的测量值可同时显示在电源前面板的显示屏上,除此之外,RTG额外提供电压与电流监视输出功能,用户可借由监视输出端子通过示波器监控电压电流的输出波形。

输出模式
RTG电源具有恒电压输出与恒电流输出两种模式,用户可设置输出电压与输出电流。电源工作时,首先以恒电压模式输出;当负载吸收电流超过输出电流设定值,电源自动切换至恒电流模式。
RTG提供有输出模式指示IO,用户可通过此数字端口获取电源当前的输出模式。

序列功能
RTG系列电源具有序列文件功能。用户可根据实际需要编辑复杂电压电流波形,是飞机设备测试、车载设备测试和其它会产生电压中断的设备测试之理想选择。

恒功率功能
RTG系列电源具有恒功率输出功能,该功能允许用户设置功率输出值、输出电压和输出电流。恒功率输出开启后,电源不断调整输出电压与输出电流,使得输出功率维持在设定值。用户还可调整响应速度,以适应不同速率的各类负载。

模拟编程
RTG系列具有电压编程与电流编程两个模拟输入端口,可分别控制输出电压与输出电流。模拟编程信号可选择0~5V或0~10V直流电压信号。编程信号对应于0~满量程的输出电压与输出电流。

吸收控制
RTG系列电源设计了输出能量吸收电路。电源正常工作时该电路不起作用,当输出关闭时将输出电容上的电压快速吸收。一方面可消除安全隐患满足安规要求,另一方面针对电机用户可抑制制动反向电压从而保护电机电路和电源。

项目

参数

交流输入

单相220V/三相380V,频率47HZ~63HZ

输出电压

0-额定值(额定值1000V,菜单设置,数字或编码旋钮输入)

输出电流

0-额定值(额定值10000A,菜单设置,数字或编码旋钮输入)

输出功率

0-额定值(额定值500KW菜单设置,数字或编码旋钮输入)

效率

0.87(Typical)

电压纹波p-p

0.1%F.S.

电压纹波rms

0.03%F.S.

线性调整率

电压:0.01%F.S.;电流:0.05%F.S.

负载调整率

电压:0.02%F.S.;电流:0.1%F.S.

模拟量编程

电压控制/电流控制;编程电压支持:DC0-5V/DC0-10V输入

电压测量精度

0.1%+0.1%F.S.

电流测量精度

0.1%+0.2%F.S.

电压电流监视

电压/电流监视输出电压:DC0-10V

保护

OVP/OCP/OPP/RVP/LVP/OTP

瞬态响应

典型值1mS,负载变化50%,电压恢复至设定值的0.75%所需时间

电压温漂

0.03%/℃

电流温漂

0.05%/℃

显示界面

4.3英寸TFT彩色液晶显示屏,支持简体中文、繁体中文与英文显示

操作界面

功能键、数字键与旋钮(双旋钮分别设置电压电流)

通讯接口

RS232(标配)、LAN(标配)、GPIB(选配)

存储容量

20组快速调用参数+8个序列文件

工作温度

0℃~40℃

储存温度

-20℃~70℃
