　山特全系列产品——山特ARRAY 3A3 PT 系列模块化UPS（25kVA～200kVA)

产品性能

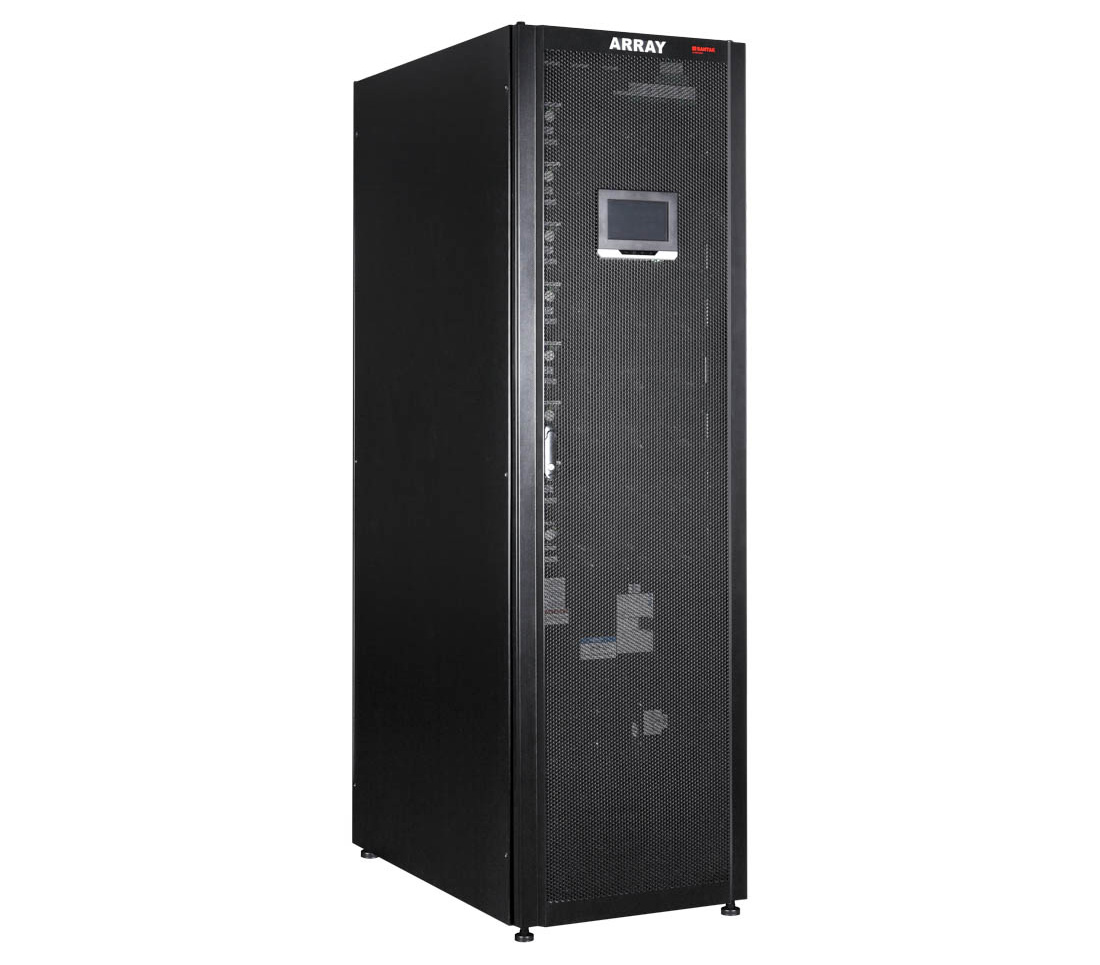

山特ARRAY 3A3 PT 系列模块化UPS（5kVA～200kVA) 是山特新型的三进三出模块化 UPS，采用全数字化控制技术，为数据中心机房提供安全、可靠、稳定、环保的不间断电源，与山特的PPM 精密配电柜和 ARRAY 系列服务器机柜的组合，为客户提供一体化、一站式的基础电源解决方案。

单模块容量：25kVA
单机柜系统额定容量：200kVA
并机能力：4台800kVA
电池节数：36-42节灵活可调

采用三电平技术，效率高达 96%
电池无中线设计，节约用户安装费用
采用无线并联技术，降低了单点故障的概率，可靠性的设计
系统等级的并联冗余，模块互为备份，可在线热插拔，提高系统的可用性
采用模块化设计，易于升级、扩容和维护，降低 MTTR 维护时间，实现零停机检修时间，提高系统的可用性
在线双变换技术，适应恶劣电网环境，为负载提供纯净的电力保护
高效模式效率可达 99%，进一步降低 TCO
适应电网环境，输入市电范围 214-520V，减少电池充放电次数，延长使用寿命
电池节数 36-42 节灵活配置
ARRAY 3A3 PT 具有优异的电气性能，能为各种负载提供安全有效的电源保护，绿色环保，元器件符合欧盟 Rosh
智能化电池管理技术，提高电池的使用寿命，电池节数可调，提高电池的利用率，减少电池的浪费，降低环境铅污染
ARRAY 3A3 PT 采用超大彩色触摸屏幕，图形化显示，直观易操作，支持中英文界面
便于安装，可选择上、下进出线系统 ,75kW 框架可选配电盘、防雷模块等其它选件
山特丰富的通讯接口和软件监控解决方案，为用户提供实时的本地化或远程的状态指示和告警提示，构成硬件软件一体的电源保护方案

山特ARRAY 3A3 PT 系列模块化UPS（25kVA～200kVA) 产品参数规格表

总概
UPS 输出容量	25-200 kVA, 1.0 pf
在线双转换效率	>96%
ECO 模式效率	>99%
逆变 / 整流拓扑	三电平，高频 PWM IGBT 调制
并机能力	(max) 4 台水平扩容
噪音	默认 ( 在线双转换 ) < 65dBA
UPS 拓扑	在线双转换
UPS 尺寸 ( 宽 x 深 x 高 )	600mm x 1100mm x 2020mm (75kVA 框架)
UPS 尺寸 ( 宽 x 深 x 高 )	608mm x 1010mm x 2050mm (200kVA 框架)
UPS 防护能力	IP20
海拔高度	1000 米内无需降容使用
输入
输入配电	3ph + N + PE
额定电压 ( 可配置 )	220/380, 230/400, 240/415 V
额定输入频率	50 or 60 Hz, 用户可选
频率接受范围	40 to 72 Hz
输入功率因数	0.99
输入电流THD	<3%
软启动能力	支持
电池
电池类型	VRLA、AGM、胶体电池
充电方式	ABM 技术或者持续浮充
电池温度补偿	可选
电池额定电压 (VRLA)	36-42 节电池可选，默认 40 节
电池冷启动能力	支持
输出
输出配线	3ph + N + PE
额定电压	220/380, 230/400, 240/415 50/60 Hz
输出 UTHD	<1.5% (100 % 线性负载 )
输出 UTHD	<3%(非线性负载)
允许负载功率因数	0.8 超前 ~ 0.8 滞后
逆变器过载 ( 市电模式 )	10 分钟 125%
	60 秒 150%
	300 毫秒 > 150%
逆变器过载 ( 电池模式 )	10 分钟 125%
	60 秒 150%
	300 毫秒 > 125%
旁路过载	< 115% 持续运行 , 10ms 1000%
	提醒 : 旁路保险有可能限制过载能力 !
附件
智能卡 ( SNMP 卡，Modbus 卡，干节点卡 )，并机柜，山特电池柜
通讯
通讯插槽	3 个智能卡插槽，可选装 SNMP 卡，Modbus卡，干节点卡
通讯接口	内置主机和设备型 USB
继电器输入接口	5 路可编程输入和紧急关机接口
软件	山特Winpower
认证标准
安规	IEC 62040-1
EMC	IEC 62040-2
产品性能	IEC 62040-3
RoHS	EU directive 2011/65/EU
其他	泰尔认证YD/T2165-2010
其他	CQC 节能认证 CQC3108-2011

产品型号	产品描述
3A3 PT 25K UPM Rev B	3A3 PT 25K 功率模块油浸电容版
3A3 PT 75K Frame with MBS	3A3 PT 75KVA 空机柜，内置手动维护开关
3A3 PT 125K Frame with MBS	3A3 PT 125KVA 空机柜，内置手动维护开关
3A3 PT 200K Frame with MBS	3A3 PT 200KVA 空机柜，内置手动维护开关
3A3 PT-25(75)-STD	3A3 PT 75KVA 机柜+1个25KVA功率模块
3A3 PT-50(75)-STD	3A3 PT 75KVA 机柜+2个25KVA功率模块
3A3 PT-75(75)-STD	3A3 PT 75KVA 机柜+3个25KVA功率模块
3A3 PT-25(125)-MBS	3A3 PT 125KVA 机柜+1个25KVA功率模块
3A3 PT-50(125)-MBS	3A3 PT 125KVA 机柜+2个25KVA功率模块
3A3 PT-75(125)-MBS	3A3 PT 125KVA 机柜+3个25KVA功率模块
3A3 PT-100(125)-MBS	3A3 PT 125KVA 机柜+4个25KVA功率模块
3A3 PT-125(125)-MBS	3A3 PT 125KVA 机柜+5个25KVA功率模块
3A3 PT-25(200)-MBS	3A3 PT 200KVA 机柜+1个25KVA功率模块
3A3 PT-50(200)-MBS	3A3 PT 200KVA 机柜+2个25KVA功率模块
3A3 PT-75(200)-MBS	3A3 PT 200KVA 机柜+3个25KVA功率模块
3A3 PT-100(200)-MBS	3A3 PT 200KVA 机柜+4个25KVA功率模块
3A3 PT-125(200)-MBS	3A3 PT 200KVA 机柜+5个25KVA功率模块
3A3 PT-150(200)-MBS	3A3 PT 200KVA 机柜+6个25KVA功率模块
3A3 PT-175(200)-MBS	3A3 PT 200KVA 机柜+7个25KVA功率模块
3A3 PT-200(200)-MBS	3A3 PT 200KVA 机柜+8个25KVA功率模块

产品型号	产品描述	尺寸（mm）			净重量（kg）
产品型号	产品描述	高度	深度	宽度	净重量（kg）
3A3 PT 25K UPM Rev B	3A3 PT 25K 功率模块油浸电容版	130	595	439	27.5
3A3 PT 75K Frame with MBS	3A3 PT 75KVA 空机柜，内置手动维护开关	2020	1100	600	262
3A3 PT 125K Frame with MBS	3A3 PT 125KVA 空机柜，内置手动维护开关	2020	1100	600	318.5
3A3 PT 200K Frame with MBS	3A3 PT 200KVA 空机柜，内置手动维护开关	2050	1013	603	368
