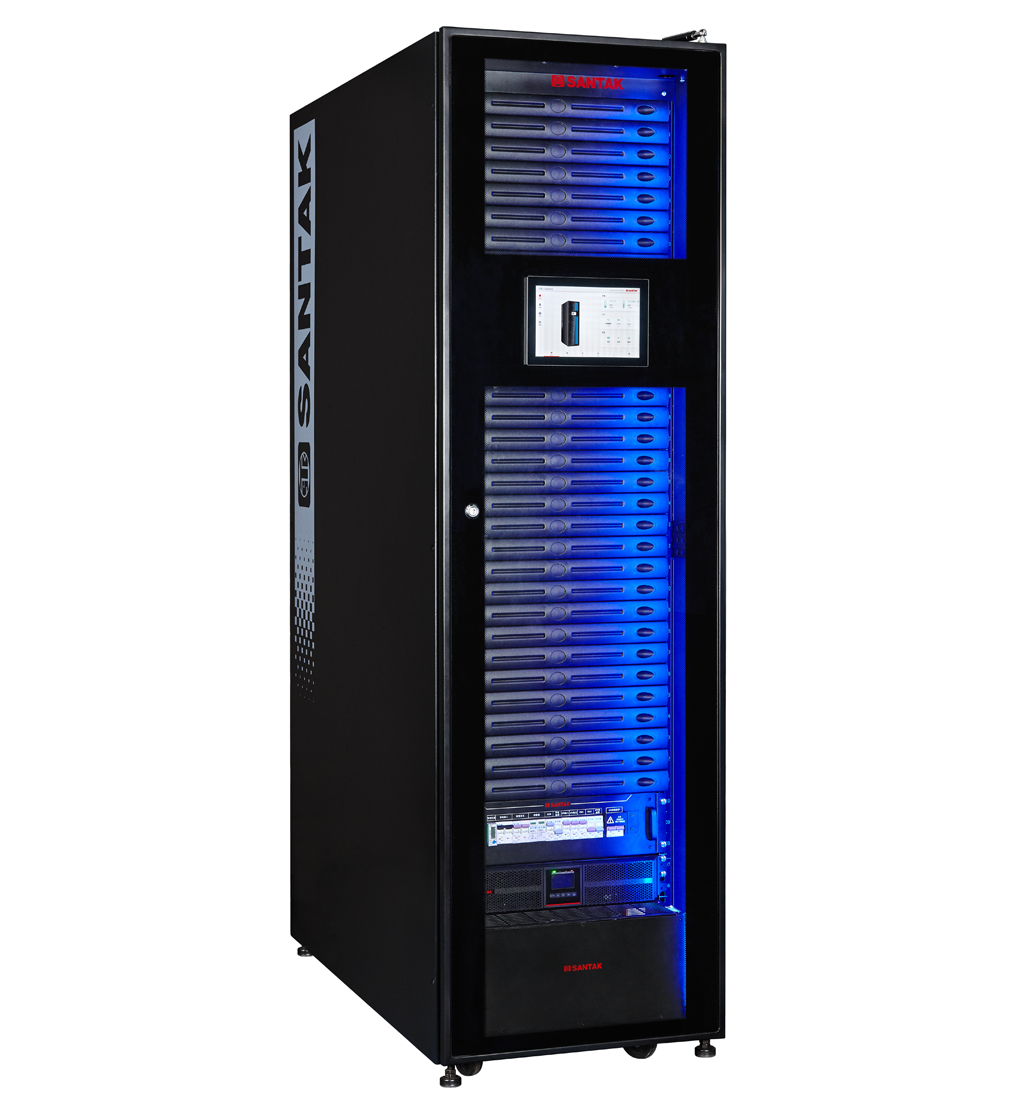

| 山特全系列产品——灵聚2.0一体化机柜 |
|
|
| |
|
| |
|
产品性能
山特灵聚2.0一体化机柜，无缝整合机房及数据中心物理基础设施，提供高效绿色的一体化解决方案。将机房供电，配电，热能管理，环境监控，系统联动，远程及分布式管理整个为一个系统，提供高可靠性，低能耗，易维护，方便扩展的一体化方案。
节省时间
常用标准化配置，适应大多数主流环境需求
工厂高度预制化，比传统方案节省65% 以上现场安装工程量
单柜最快支持1 小时安装
智能化一站式管理，一个界面轻松搞定整个机房监控
节省费用
高度预制化和模块化，节省现场安装费用
机架式空调，更短送风距离，节省冷量损失
PUE 低至1.35，节省电费开支
各部件统一服务窗口，节省沟通成本
降低风险
冷热通道全封闭，对环境依赖程度低，隔绝噪音和灰尘
行业创新智能弹开门设计，高效应对制冷失效风险
空调支持低载除湿功能，大大降低业务初期柜内凝露风险
全模块化设计，机架式安装，扩容更轻松
泰尔认证，节能认证，抗震认证，CCC 认证，环保认证等多种认证
支持单机、N+1 冗余、2N 冗余多种配置
应用配置丰富
入门级配置，无空调设计，针对计算量不大，网络设备较多的场合
标准级配置单柜，一体式空调设计，针对商业写字楼等不易安装空调外机场合
标准级配置单柜及排柜，分体式空调设计，针对负载量相对较高场合
多种配电及PDU 选择
多种可选配件 |
|
山特灵聚2.0一体化机柜 产品参数规格表 |
灵聚 2.0 升级部分 |
序号 |
升级项 |
灵聚 2.0 |
灵聚 1.0 |
说明 |
1 |
配置选型 |
增加基础型无空调配置方案 |
无基础型配置，不提供无空调外机安装配置 |
配置更为丰富，适用更多应用场景 |
2 |
通道封闭类型 |
冷热通道全封闭 |
仅封闭热通道或冷通道，排柜无全封闭设计 |
降低对环境依赖度，提高系统可用性和节能性 |
3 |
PUE |
排柜支持 1.35 |
排柜支持 1.5 |
更节能，降低能耗至少 12% 以上 |
4 |
UPS 选型 |
可支持山特灵霄全系列 3-20KUPS 及城堡 rack3K |
UPS 仅支持城堡 Rack3/6kVA，无更多选配型号 |
更灵活的选型配置 |
5 |
UPS 供电架构 |
也可以支持 UPS 并机和冗余配置 |
仅单机配置，无冗余设计 |
更可靠，更灵活的选型配置 |
6 |
配电输出支路 |
每款配置均配有 1 路备用支路 |
无备用支路设计 |
提高产品可用性 |
7 |
智能电表 |
标配智能电表（除基础单柜配置外） |
无智能电表选型，仅基本配电功能 |
提高产品可用性和智能性 |
8 |
输入输出配电一体化设计 |
支持基本型，网络通讯型和监控型 |
排柜需输入输出单独配置，不可整合，浪费空间 |
更省心的配置选型，更节省机柜可用空间 |
9 |
PDU 选型 |
支持基本型，监测型，监控型等多种 PDU |
仅支持基本型配置 |
更灵活、丰富、智能的选型配置 |
10 |
ATS |
提供原厂选配 |
用户自行选配，未推荐型号 |
原厂更可靠的选型配置 |
11 |
电池柜 |
提供原厂选配 |
用户自行选配，未推荐型号 |
原厂更可靠的选型配置 |
12 |
BMS |
提供原厂选配 |
不支持 |
原厂更可靠的选型配置 |
13 |
EBM ( 扩展电池包 ) |
提供原厂选配 |
用户自行选配，未推荐型号 |
原厂更可靠的选型配置 |
14 |
制冷模块选型配置 |
配置更灵活，可选无空调及空调一体机方案 |
空调必配选项 |
更灵活、丰富的选型配置 |
15 |
制冷量选型 |
多种制冷量选择，2KW/4.2KW/8.1KW 及 3 台 8.1KW |
4.2KW 可选 |
更灵活、丰富的选型配置 |
选型，15KW/30KW 可定制 |
16 |
空调特有设计 |
机架式行间空调，提供内外机一体化设计选型 |
机架式行间空调，不支持无外机选型 |
适用更的安装应用场景 |
17 |
监控界面 |
标配 10.1 英寸彩色触摸屏（电容屏）（基础单柜除外） |
标配 7 英寸液晶屏（电阻屏） |
操作更清晰、更流程，反应更灵敏 |
18 |
移动运维 |
支持 E-mail , 手机 APP、短信告警 |
无手机 APP 选型配置 |
更灵活方便的运维设计 |
19 |
动环监控 |
支持温湿度、烟感、水浸、门禁监控，视频监控 |
无视频监控配置选型 |
更全面的监控方案 |
20 |
应急方案 |
标配智能弹门，支持选配应急风扇 |
不支持应急风扇选型 |
更灵活多样的应急方案 |
21 |
LED 照明 |
标配柜内 LED 照明 |
前门无 LED 照明，排柜无柜内照明配置 |
更人性化的配置选型 |
22 |
多彩氛围灯 |
标配多彩氛围灯，支持智能色彩显示系统状态 |
无氛围灯设计 |
更人性化、智能化的配置选型 |
23 |
机柜空间利用 |
支持 24U 高单柜和 42U 高单柜 |
仅 600*1400*42U 选型，无其他规格 |
更高的空间利用率，支持更灵活的空间利用设计，节省机房占地面积 |
24 |
机柜类型兼容 |
支持 800 宽网络柜 |
无 800 宽机柜选型 |
支持网络机柜选型，走线更整机顺畅 |
25 |
可靠性扩展 |
支持 UPS 或空调并机 / 冗余配置 |
不支持冗余设计，仅单机运行 |
更可靠、灵活的选型配置 |
26 |
整机认证 |
符合 TLC 整机认证 |
无整机 TLC 认证 |
更放心的权威认证 |
27 |
机柜承重标准 |
符合 1860kG 承重认证测试 |
仅支持 1500 公斤 |
更稳固的机柜强度设计 |
28 |
机柜抗震 |
8 级烈度抗震测试 |
无抗震测试报告 |
更稳固的机柜强度设计，适用更严苛的应用环境 |
|
| |
产品型号列表 |
产品型号 |
产品描述 |
监控主机 |
机柜（宽 * 深 * 高 MM） |
空调 |
SMSRE3K24U |
山特 3K24U 基础单柜 |
1U 监控主机 , 无本地显示屏 |
24U 网孔门机柜 |
600*1000*1200 |
一 |
SMSRE6K24U |
山特 6K24U 基础单柜 |
1U 监控主机 , 无本地显示屏 |
24U 网孔门机柜 |
600*1000*1200 |
一 |
SMSRE3K42U |
山特 3K42U 基础单柜 |
1U 监控主机 , 无本地显示屏 |
42U 网孔门机柜 |
600*1200*2000 |
一 |
SMSRE6K42U |
山特 6K42U 基础单柜 |
1U 监控主机 , 无本地显示屏 |
42U 网孔门机柜 |
600*1200*2000 |
一 |
SMSRS3K42UA |
山特 3K42U 标准单柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
42U 玻璃门机柜 |
600*1200*2000 |
2KW 一体空调 |
SMSRS6K42U |
山特 6K42U 标准单柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
42U 玻璃门机柜 |
600*1200*2000 |
4.2KW 分体空调 |
SMSRS10K42U |
山特 10K42U 标准单柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
42U 玻璃门机柜 |
600*1200*2000 |
4.2KW 分体空调 |
SMMRS10K1/2 |
山特 1+2 10K 排柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
3*42U 玻璃门机柜 |
600*3*1400*2000 |
8.1KW 分体空调 |
SMMRS(2)10K1/2 |
山特 1+2 双 10K 排柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
3*42U 玻璃门机柜 |
600*3*1400*2000 |
8.1KW 分体空调 |
SMMRS20K1/4 |
山特 1+4 20K 排柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
5*42U 玻璃门机柜 |
600*5*1400*2000 |
2 * 8.1KW 分体空调 |
SMMRS(2)20K1/4 |
山特 1+4 双 20K 排柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
5*42U 玻璃门机柜 |
600*5*1400*2000 |
2 * 8.1KW 分体空调 |
SMMRS20K1/6 |
山特 1+6 20K 排柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
7*42U 玻璃门机柜 |
600*7*1400*2000 |
2 * 8.1KW 分体空调 |
SMMRS(2)20K1/6 |
山特 1+6 双 20K 排柜 |
本地显示屏集成监控主机（4G+ 短信猫版本监控主机需额外选配） |
7*42U 玻璃门机柜 |
600*7*1400*2000 |
3 * 8.1KW 分体空调 |
|
| |
产品型号 |
产品描述 |
UPS |
PDU |
烟感 |
水浸 |
湿温度 |
SMSRE3K24U |
山特 3K24U 基础单柜 |
C RACK 3KS |
标配 1 条基本型国标输出插座 PDU, 输出12*10A+4*16A，输入 32A |
标配 *1 |
点式 *1 |
标配 *1 |
SMSRE6K24U |
山特 6K24U 基础单柜 |
PT6KS |
标配 1 条基本型国标输出插座 PDU, 输出12*10A+4*16A，输入 32A |
标配 *1 |
点式 *1 |
标配 *1 |
SMSRE3K42U |
山特 3K42U 基础单柜 |
C RACK 3KS |
标配 1 条基本型国标输出插座 PDU, 输出20*10A+4*16A，输入 32A |
标配 *1 |
点式 *1 |
标配 *1 |
SMSRE6K42U |
山特 6K42U 基础单柜 |
PT6KS |
标配 1 条基本型国标输出插座 PDU, 输出20*10A+4*16A，输入 32A |
标配 *1 |
点式 *1 |
标配 *1 |
SMSRS3K42UA |
山特 3K42U 标准单柜 |
PT3K |
标配 1 条基本型国标输出插座 PDU, 输出20*10A+4*16A，输入 32A |
标配 *1 |
绳式 *1 |
标配 *1 |
SMSRS6K42U |
山特 6K42U 标准单柜 |
PT6KS |
标配 1 条基本型国标输出插座 PDU, 输出20*10A+4*16A，输入 32A |
标配 *1 |
绳式 *1 |
标配 *1 |
SMSRS10K42U |
山特 10K42U 标准单柜 |
PT10KS31 |
标配 1 条基本型国标输出插座 PDU, 输出20*10A+4*16A，输入 32A |
标配 *1 |
绳式 *1 |
标配 *1 |
SMMRS10K1/2 |
山特 1+2 10K 排柜 |
PT10KS31 |
标配 5 条基本型国标输出插座 PDU( 综合柜1 条 , IT 柜 2 条 / 柜 ), 输出 20*10A+4*16A， 输入 32A |
标配 *1 |
绳式 *1 |
标配 *3 |
SMMRS(2)10K1/2 |
山特 1+2 双 10K 排柜 |
2 * PT10KS31 |
标配 5 条基本型国标输出插座 PDU( 综合柜1 条 , IT 柜 2 条 / 柜 ), 输出 20*10A+4*16A， 输入 32A |
标配 *1 |
绳式 *1 |
标配 *3 |
SMMRS20K1/4 |
山特 1+4 20K 排柜 |
PT20KS |
标配 9 条基本型国标输出插座 PDU( 综合柜1 条 , IT 柜 2 条 / 柜 ), 输出 20*10A+4*16A， 输入 32A |
标配 *2 |
绳式 *1 |
标配 *5 |
SMMRS(2)20K1/4 |
山特 1+4 双 20K 排柜 |
2 * PT20KS |
标配 9 条基本型国标输出插座 PDU( 综合柜1 条 , IT 柜 2 条 / 柜 ), 输出 20*10A+4*16A， 输入 32A |
标配 *2 |
绳式 *1 |
标配 *5 |
SMMRS20K1/6 |
山特 1+6 20K 排柜 |
PT20KS |
标配 13 条基本型国标输出插座PDU( 综合柜1 条 , IT 柜 2 条 / 柜 ), 输出 20*10A+4*16A， 输入 32A |
标配 *2 |
绳式 *1 |
标配 *7 |
SMMRS(2)20K1/6 |
山特 1+6 双 20K 排柜 |
2 * PT20KS |
标配 13 条基本型国标输出插座PDU( 综合柜1 条 , IT 柜 2 条 / 柜 ), 输出 20*10A+4*16A， 输入 32A |
标配 *2 |
绳式 *1 |
标配 *7 |
|
| |
|
| |
|
|
