STS静态电源切换开关
 STS静态电源切换开关,STS静态双电源切换开关

STS静态电源转换开关

STS静态转换开关产品介绍:
静态转换开关STS(Static Transfer Switch)是实现两个独立电源间的快速转换的无触点电子式开关装置,其转换时间可以达到5mS,为数字设备、控制设备或其它对电源供电连续性要求极高的用电设备提供供电保障,当一路电源超限或断电后,迅速地切换至另一路电源,保证设备运行及数据安全。它(STS)是实现所谓“分布式供电”方案的有利工具,可以大大提高机房供电系统的可靠性。

STS静态转换开关(Static Transfer Switch)为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又自动切换到主电源。 STS静态转换开关(Static Transfer Switch)采用先断后通(Break before Make)的切换方式,可以实现不同输入电源之间的不间断切换,为单电源负载提供双母线供电,如: 非并联UPS系统的n+1冗余、 不同容量UPS系统的n+1冗余、 不同型号UPS系统的n+1冗余、 不同市电的冗余、 市电与发电机的冗余。

STS用于在两个独立的AC电源之间转换供电,第一路出现故障后STS自动切换到第二路给负载供电,第二路故障的话STS自动切换到第一路给负载供电。与传统的自动转换开关ATS不同,静态转换开关提供快速负载转换(一般为1/4周期),保证精密的电子设备不间断工作。负载重新转换到主输入电源实际上是瞬时的(≤6ms)。适合用于UPS与UPS,UPS与发电机,UPS与市电,市电与市电等任意两路电源的不断电转换。

STS静态切换开关主要由智能控制板,高速可控硅,断路器构成。其标准切换时间为6ms不会造成IT类负载断电。既对负载可靠供电,同时又能保证STS在不同相切换时的安全性。STS的基本应用包括电力工业的自动化系统,石化工业的电源系统,计算机和远程通讯中心,大楼的自动化和安全系统,以及其他对电源中断敏感的设备。

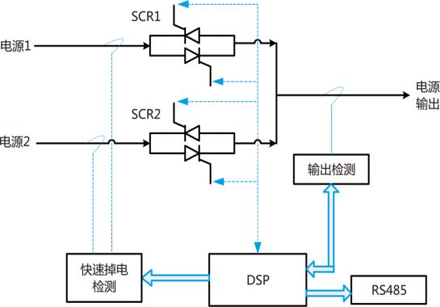

STS静态电源切换装置原理图


STS静态电源切换开关产品特点
本产品主要由自能控制板,高速可控硅,断路器构成.其标准切换时间为≤6ms,即对负载可靠供电,同时又能保证STS在不同相切换时的安全性,同时本产品还具有以下功能.
⑴保护功能更加完善:
■超载保护(选件):当负载超过设备负载的150%时设备将自动关断输出并报警,10秒后自动再次开启;
■高低压保护功能:当输入交流低压,超压时,设备会自动转向另一路电源;
■智慧检测:当任一时刻,某一路市电断电(含人工切换),设备会自动切换到另一路,免除人工切换或断电的危险;
⑵智能报警功能:
■当市电断电时,设备会自动启动报警,90秒后自动消音;
■当市电超限时,设备也会自动报警,90秒后自动消音;
⑶手动切换功能:
■两路电源正常时,可随意将负载转向另一路电源供电;
■当某路市电断电或超限时,设备会自动锁闭手动、自动切换;

STS静态电源切换开关简介:
STS静态转换开关(Static Transfer Switch)为电源二选一自动切换系统,正常工作状态下,在主电源处于正常的电压范围内,负载一直连接于主电源。在主电源发生故障时,负载自动切换到备用电源,主电源恢复正常后,负载又可切换到主电源。

STS静态转换开关(Static Transfer Switch)采用先断后通(Break before Conduct)的切换方式,可以实现不同输入电源之间的不间断切换, 为单电源负载提供双母线供电,如:
* 非并联UPS系统的n+1冗余
* 不同容量UPS系统的n+1冗余
* 不同型号UPS系统的n+1冗余。

应用领域:
SOHO小型办公环境
小型通讯交换机
SOHO网络设备
商用POS机
工作站及其外围设备

性能特点:
保护功能更加完善:

■高低压保护功能:当输入交流低压或超压时,设备会自动转向另一路电源。
■智能检测:当任一时刻,某一路市电断电(含人工切换),,设备会自动切换到另一路,免除人工切换或断电的危险。
■超载保护(选件):当负载超过设备负载的110%时设备将自动关断输出并报警,10秒后自动再次开启。

智能报警功能:

■当市电断电时,设备会自动启动报警,90秒后自动消音。
■当市电超限时,设备也会自动报警,90秒后自动消音。

手动切换功能:

■两路电源正常时,可随意将负载转向另一路电源供电。
■当某路市电断电或超限时,设备会自动锁闭手动、自动切换。

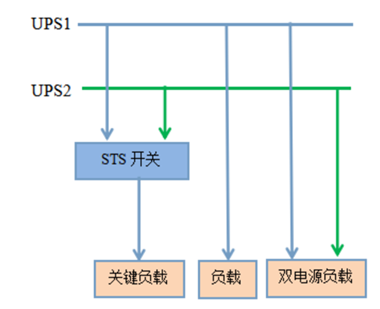

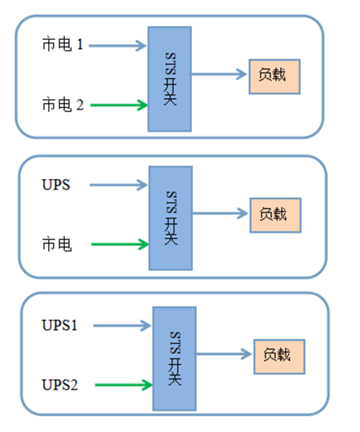

STS静态电源切换开关配置方案STS静态电源切换开关配置方案
单相STS静态电源切换开关

STS静态转换开关STS静态转换开关
技术性能:
STS为二选一自动切换系统,第一路出现故障后STS自动切换到第二路给负载供电,第二路故障后STS自动切换到第一路给负载供电。
输入电压:220±15%;
输出电压:220±15%;
工作频率:50Hz/60Hz;
谐波失真:<3%;
断电切换时间:典型值6mS,最大值10mS;
温 升:<60 0C;

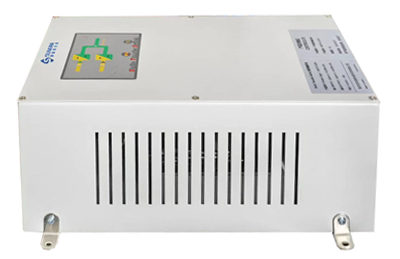

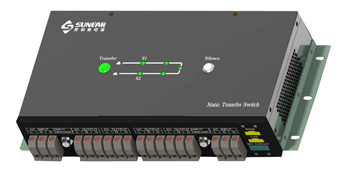

模块式STS

(规格:单相10A-63A)

STS静态电源切换模块

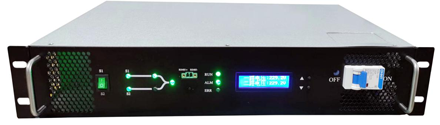

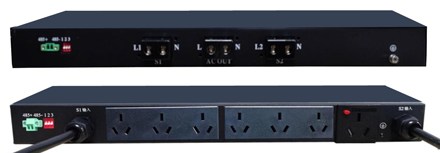

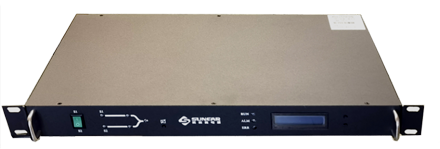

机架式STS

(规格:单相16A-125A)

STS静态电源切换装置
STS静态转换开关

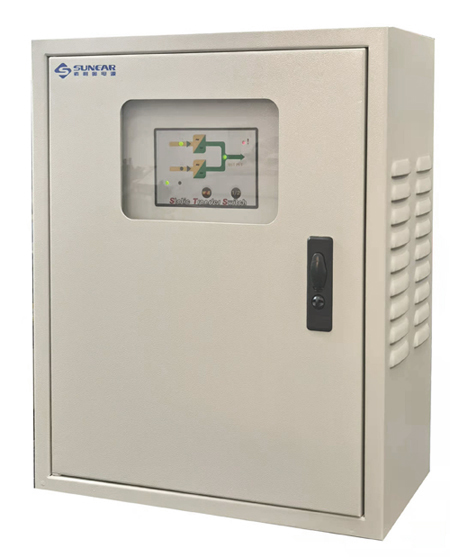

壁挂式STS

(规格:单相32A-125A)

STS静态电源切换开关

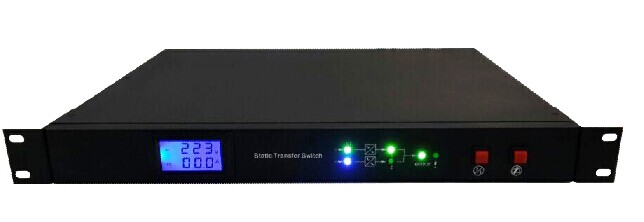

STS静态电源切换开关 (单相16A-125A)

机架式型号

SUSTS-1116R

SUSTS-1120R

SUSTS-1125R

SUSTS-1132R

SUSTS-1140R

SUSTS-1163R

SUSTS-11100R

SUSTS-11125R

壁挂式型号

-

-

SUSTS-1125H

SUSTS-1132H

SUSTS-1140H

SUSTS-1163H

SUSTS-11100H

SUSTS-11125H

模块式型号

SUSTS-1116M

SUSTS-1120M

SUSTS-1125M

SUSTS-1132M

SUSTS-1140M

SUSTS-1163M

-

-

电源参数

输入:AC220V ×2路;输出AC220V, 1P(零线不切换)/2P (零线切换)

额定电流

16A

20A

25A

32A

40A

63A

100A

125A

额定功率

3.5KW

4.4KW

5.5KW

7KW

8.8KW

13.8KW

22KW

27.5KW

壁挂式尺寸
宽×深×高

-

-
400×176×483(mm)

机架式尺寸
宽×深×高

490×343×44mm?(1U)

490×343×88mm (2U)

模块式尺寸
长×宽×高

360×185×67(mm)

350×220×140(mm)

-

-

重量(kg)

8

10

12

20

23

27

38

45

型号说明:后缀R为机架式,H为壁挂式,M为模块式
三相STS静态电源切换开关

技术性能:
输入电压:380±15%;
输出电压:380±15%;
工作频率:50Hz/60Hz;
谐波失真:<3%;
断电切换时间:典型值6mS,最大值10mS;
温 升:<60 0C;

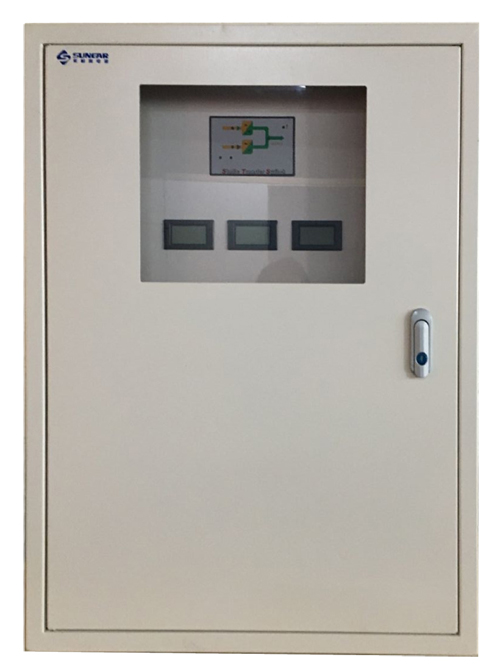

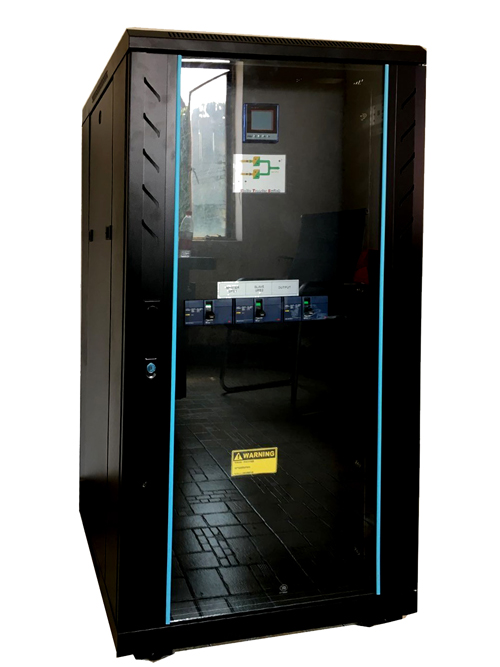

三相STS静态电源切换开关三相STS静态电源切换开关
STS静态电源切换装置 (三相32A-400A)

机柜式型号

SUSTS-3332C

SUSTS-3340C

SUSTS-3363C

SUSTS-33100C

SUSTS-33125C

SUSTS-33160C

SUSTS-33200C

SUSTS-33250C

SUSTS-33300C

SUSTS-33400C

壁挂式型号

SUSTS-3332H

SUSTS-3340H

SUSTS-3363H

SUSTS-33100H



-

-

-

-

-

电源参数

输入:AC380V ×2路;输出AC380V, 3P(零线不切换)/4P(零线切换)

额定电流

32A

40A

63A

100A

125A

160A

200A

250A

300A

400A

额定功率

21KW

26KW

41.6KW

66KW

82KW

105KW

132KW

165KW

197KW

263KW

机柜式尺寸
宽×深×高

600×600×800(mm)

600×600×1200(mm)

800×800×2000(mm)

800×800×2200(mm)

壁挂式尺寸
宽×深×高

600×800×250(mm)

-

重量(kg)

46

55

82

110

165

180

230

255

320

360

    型号说明:后缀C为机柜式,H为壁挂式
STS静态电源切换装置型号列表

 产品型号

规格

安装方式

尺寸(mm)

单相STS

SUSTS-1116M

单相16A

模块式安装

350×220×140

SUSTS-1120M

单相20A

模块式安装

350×220×140

SUSTS-1125M

单相25A

模块式安装

350×220×140

SUSTS-1132M

单相32A

模块式安装

350×220×140

SUSTS-1140M

单相40A

模块式安装

350×220×140

SUSTS-1163M

单相63A

模块式安装

350×220×140

SUSTS-1116R

单相16A

机架式安装1U

485×380×44.5

SUSTS-1120R

单相20A

机架式安装1U

485×380×44.5

SUSTS-1125R

单相25A

机架式安装1U

485×380×44.5

SUSTS-1132R

单相32A

机架式安装4U

485×400×178

SUSTS-1140R

单相40A

机架式安装4U

485×400×178

SUSTS-1163R

单相63A

机架式安装4U

485×400×178

SUSTS-11100R

单相100A

机架式安装4U

485×400×178

SUSTS-11125R

单相125A

机架式安装4U

485×400×178

SUSTS-1132H

单相32A

壁挂式安装

400×176×483

SUSTS-1140H

单相40A

壁挂式安装

400×176×484

SUSTS-1163H

单相63A

壁挂式安装

400×176×485

SUSTS-11100H

单相100A

壁挂式安装

400×176×486

SUSTS-11125H

单相125A

壁挂式安装

400×176×487

三相STS

SUSTS-3332C

三相32A/3P

机柜式安装

500×500×800

SUSTS-3340C

三相40A/3P

机柜式安装

500×500×800

SUSTS-3363C

三相63A/3P

机柜式安装

500×500×800

SUSTS-33100C

三相100A/3P

机柜式安装

500×500×800

SUSTS-33125C

三相125A/3P

机柜式安装

500×500×800

SUSTS-33160C

三相160A/3P

机柜式安装

600×600×1200

SUSTS-33200C

三相200A/3P

机柜式安装

600×600×1600

SUSTS-33250C

三相250A/3P

机柜式安装

600×600×1800

SUSTS-33300C

三相300A/3P

机柜式安装

800×800×2000

SUSTS-33400C

三相400A/3P

机柜式安装

800×800×2000

SUSTS-3332H

三相32A/3P

壁挂式安装

800×600×250

SUSTS-3340H

三相40A/3P

壁挂式安装

800×600×250

SUSTS-3363H

三相63A/3P

壁挂式安装

800×600×250

SUSTS-33100H

三相100A/3P

壁挂式安装

800×600×250
